HEESKOF AUDIO · PRODUCT DESIGN · 2025–2026
Zvuk dostává vlastní tvar.

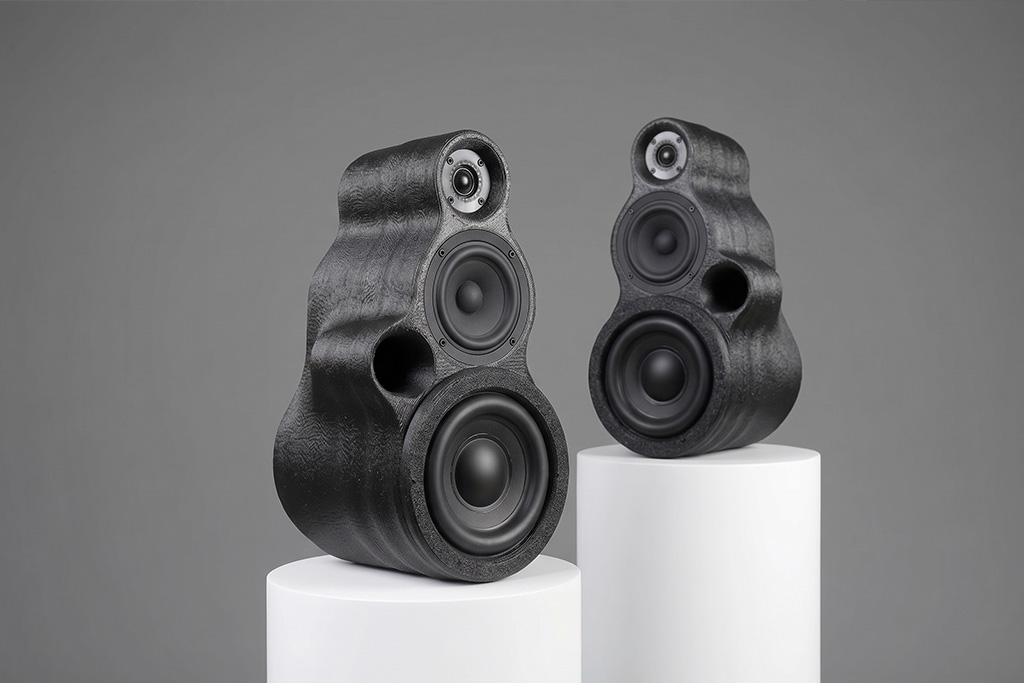

Kompaktní reprosoustava, jejíž tvar, konstrukce i způsob výroby vznikaly jako jeden propojený celek.
Klient
Heeskof Audio
Moje role
Průmyslový design · CAD · návrh pro FDM výrobu
Spolupráce
Jakub Pavel · akustický vývoj
18
měsíců vývoje
20+
CAD iterací
500+
hodin tisku prototypů
Zadání / Design / Vývoj / Výsledek / Parametry
01 / Od truhlářské výroby k vlastní produkci.
Od truhlářské výroby k vlastní produkci.
Xyla navazuje na modely Christopher a Rosie 3 značky Heeskof Audio. Jejich výroba byla závislá na externím dodavateli, časově náročná a obtížně škálovatelná. Tradiční konstrukce navíc omezovala možnosti akusticky optimalizovaného tvarování.
Zadáním bylo navrhnout novou generaci ozvučnice pro velkoformátový FDM 3D tisk: zvýšit tuhost, optimalizovat akustickou geometrii a dát značce rozpoznatelný designový jazyk.
Můj rozsah práce — proporce a povrchové tvarování, konstrukční zpracování v CAD a přizpůsobení geometrie pro FDM výrobu.
Akustický vývoj — Jakub Pavel: návrh výhybky, měření, finální zvukové ladění a spolupráce na prototypování a optimalizaci výroby.
02 / Sošný výraz v dostupnější kategorii.
Sošný výraz v dostupnější kategorii.
Jednou z výchozích ambicí projektu bylo využít tvarovou svobodu 3D tisku a přenést výraznější organické a sošné zpracování, známé z high-endových reprosoustav, do cenové kategorie kolem 30 000 Kč za pár. V segmentu, kde je běžná tradiční skříňová konstrukce, tak vznikal prostor pro vlastní rozpoznatelný charakter značky.
Tvarová osobitost měla zároveň zůstat v rovnováze s kultivovaným, umírněným výrazem vhodným do obytného interiéru. Inspirací byla také střídmá technologická estetika produktů například od značky Bang & Olufsen, které propojují svébytný design s přirozeným začleněním do domácnosti.
03 / Forma vychází z funkce.
Forma vychází z funkce.

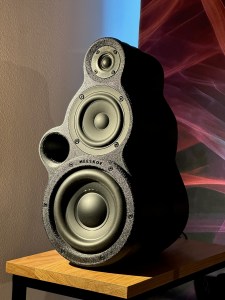

Vnitřní uspořádání se propisuje do vnějšího tvaru. Jednotlivé akustické objemy spojují plynulé přechody, boční profilování a výrazná hřbetní linie. Organická silueta je výsledkem akustických, konstrukčních i výrobních požadavků.
Čitelné objemy
Odstupňování hmot od široké základny k subtilní horní části vyjadřuje uspořádání tří měničů a jejich prostorové nároky. Plynulé přechody spojují jednotlivé části v jeden celek.
Rytmus a silueta
Opakující se zvlnění odkazuje na šíření zvuku a rozvíjí obrys čelní plochy směrem dozadu. Profilování boků vytváří rytmus světla a stínu a sjednocuje jednotlivé objemy ozvučnice.
Hřbetní linie
Výrazná linie sjednocuje jednotlivé objemy a dodává siluetě napětí. V měkce tvarovaném těle vytváří pevný vizuální bod.

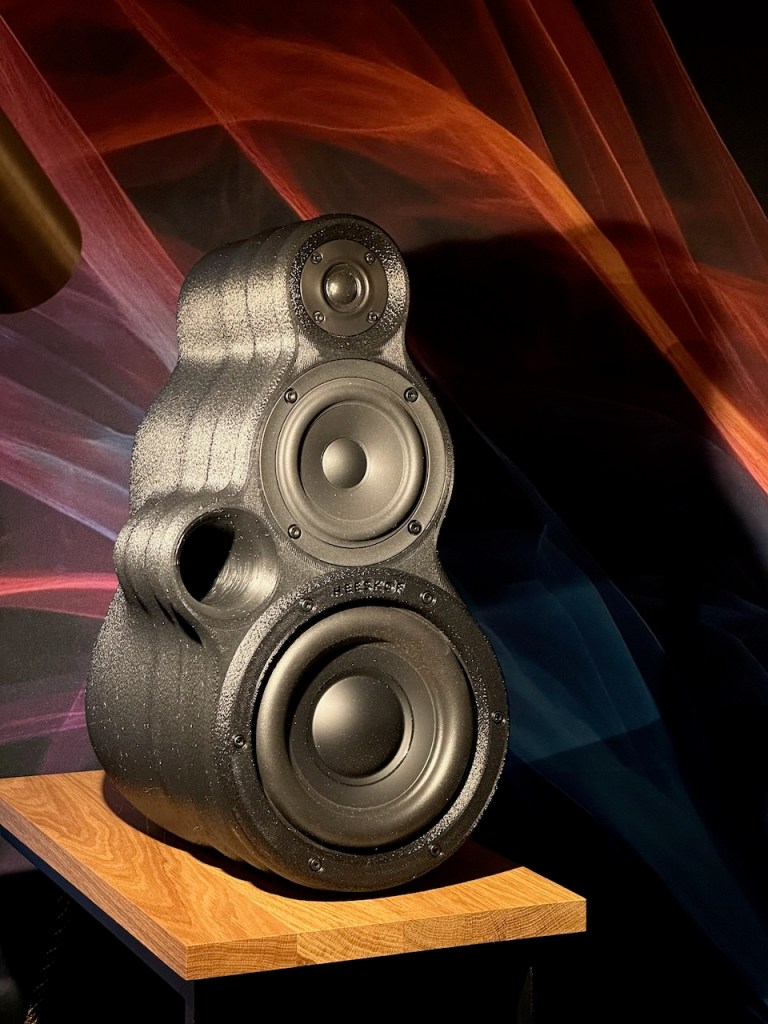

Jemně strukturovaný povrch
Povrch ozvučnice je opatřen jemnou texturu fuzzy skin, která vytváří matný vzhled a dodává produktu kultivovaný dojem.
07 / Čtyři odstíny. Jeden charakter.
Čtyři odstíny. Jeden charakter.
Návrh barevné řady využívá tlumené přírodní tóny. Podtrhují organickou geometrii a umožňují začlenit reproduktor do různých interiérů.
Graphite
Monolitický, technický výraz.

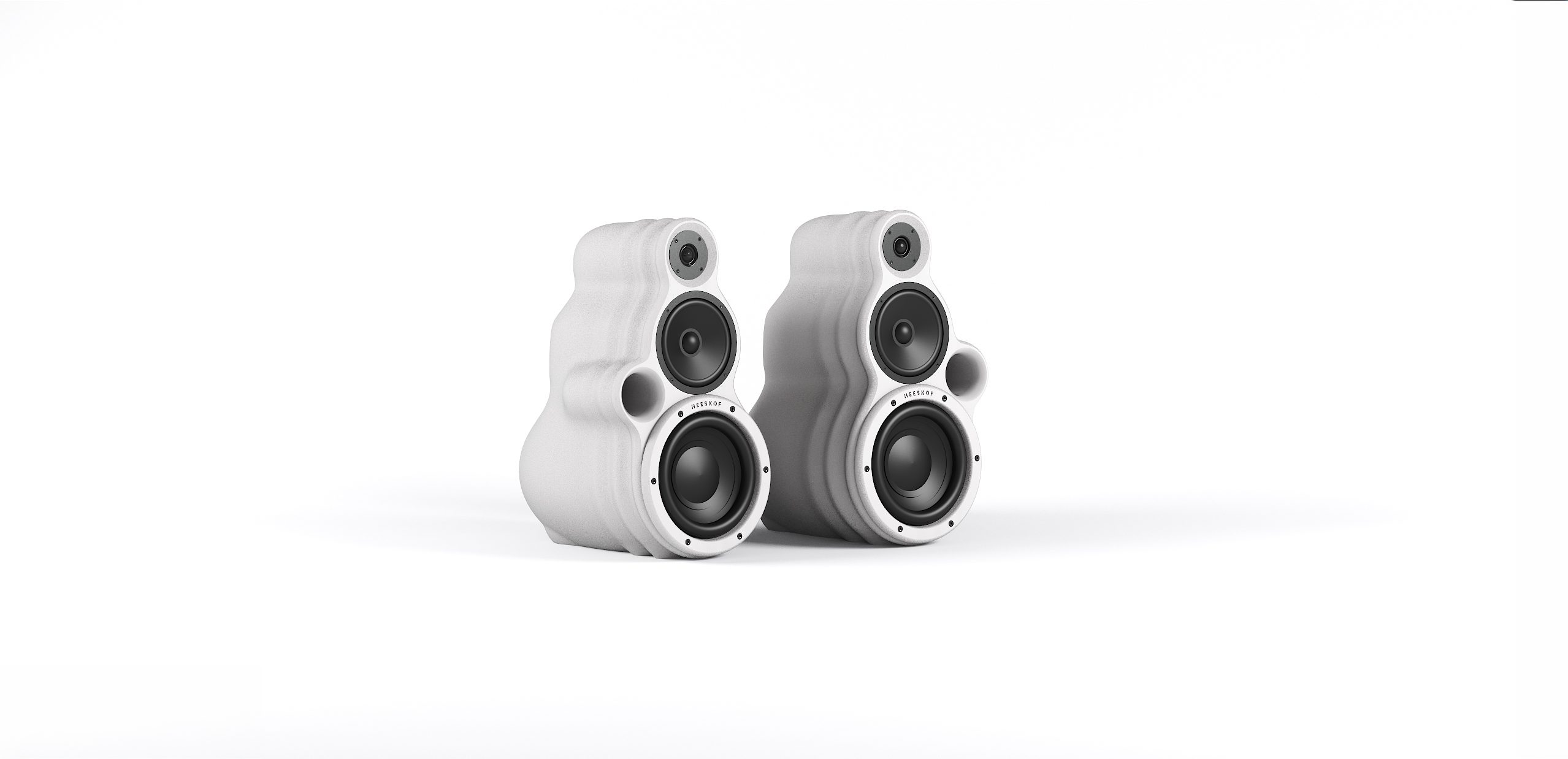

Chalk
Čistý odstín zdůrazňující geometrii.
Sand
Teplý tón blízký kameni a keramice.
Terracotta
Zemitý barevný akcent.
08 / Od prototypu k prvním objednávkám.
Od prototypu k prvním objednávkám.
≈ 20 h
tisku jedné ozvučnice
Vlastní výroba
přímo v zázemí značky
První předobjednávky
během Audio Video Show Praha
Jednodušší výroba i montáž
Výroba ozvučnice se přesunula od externího dodavatele přímo do zázemí Heeskof Audio. Před osazením vyžaduje jen minimum úprav. Měniče dosedají do připravených lůžek a výhybka má vlastní držák.
Uvedení na veřejnost

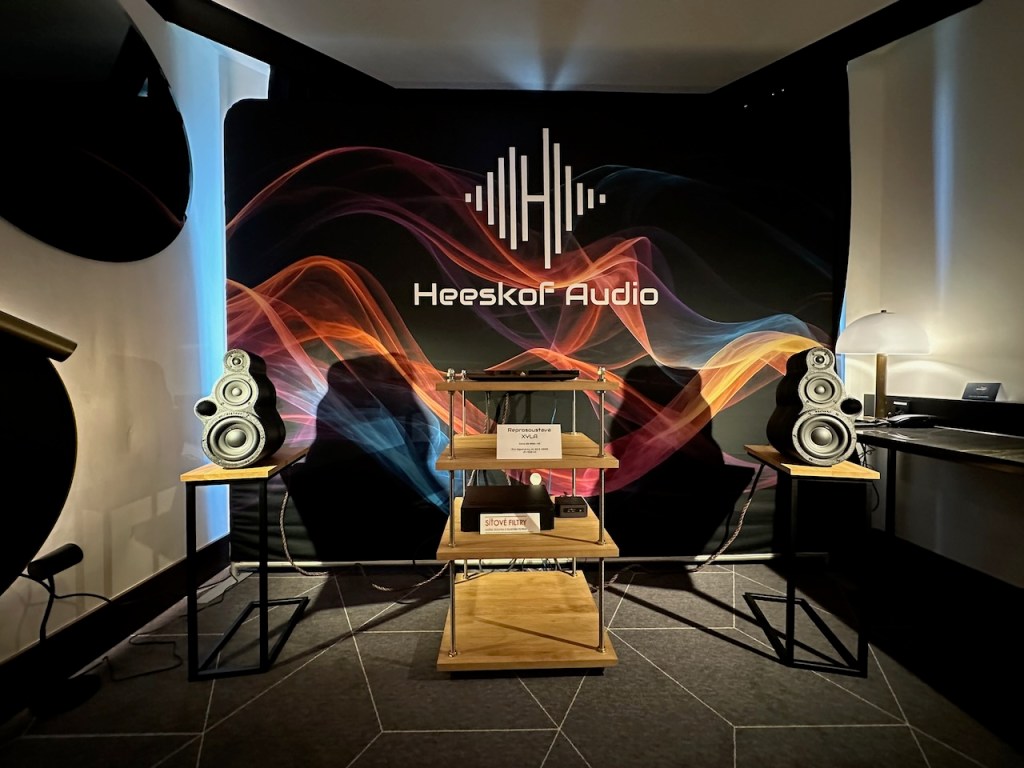

Xyla byla poprvé představena na Audio Video Show Praha v hotelu Diplomat. Návštěvníci ocenili zvukové podání, zpracování ozvučnice a sošný tvar při kompaktních rozměrech.
Během výstavy vznikly první předobjednávky. Ve srovnání s předchozími modely Heeskof zaznamenala Xyla rychlejší náběh zájmu v prvních týdnech po uvedení.
09 / Odborné přijetí.
Odborné přijetí.
9 / 10
Vynikající
Boris Stojanov · Stereo & Video 6/2026
Recenze vyzdvihuje jednodílnou 3D tištěnou ozvučnici, možnost vytvořit tvary obtížně dosažitelné běžnou výrobou a vnitřní komory bez rovnoběžných stěn.
10 / Technické parametry.
Technické parametry.
Zobrazit kompletní technické parametry
| Konstrukce | Třípásmová reprosoustava, FDM tištěná unibody ozvučnice |
| Frekvenční rozsah | 38–40 000 Hz (−6 dB) |
| Citlivost | 87 dB (2,83 V / 1 m) |
| Jmenovitá impedance | 4 Ω |
| Výškový měnič | 19 mm · SB Acoustics · textilní kalota · neodymový magnet |
| Středový měnič | 100 mm · SB Acoustics · papírová membrána · litý koš |
| Basový měnič | 171 mm · Peerless · vysoký zdvih · papírová membrána |
| Výhybka | Paralelní, fázově sladěná |
| Doporučený zesilovač | 50–100 W při 4 Ω |
| Trvalá zatížitelnost | 75 W (IEC) |
| Rozměry (v × š × h) | 405 × 230 × 340 mm |
| Hmotnost | 14 kg / pár |
| Terminály | Pozlacené, samostatné |
| Doporučená velikost místnosti | Do 35 m² |
| Minimální doba rozehrání | 40 hodin |
Máte produkt, který potřebuje tvar?
Od úvodního konceptu přes 3D modely a prototypy až po přípravu výroby.
Design a vývoj produktu: Ondřej Pechal
Akustické řešení: Jakub Pavel / Heeskof Audio
